新商品のご紹介

トプコン “だれでも使える”3Dレーザースキャナー『ESN-100』

トプコンから計測の自動化により”だれでも使える”3Dレーザースキャナー『ESN-100』（愛称：“面トル”）と専用フィールドソフトウェア『Topcon Raster Scan』が新発売！

◆ 『ESN-100』：計測の自動化で「だれでも使える」を実現

『ESN-100』は整準作業やターゲット検出の自動化により、誰でも簡単に扱える操作性を実現しました。

ワンボタンでカンタン整準

自動整準機能により、ボタンを押すだけで簡単に整準できます。経験を問わず、誰でも簡単に器械設置が行えます。

ターゲットを自動で検出

器械設置で必要となるターゲットのプリズムを最大100mまで自動検出し、後方交会を行います。360°プリズム対応のため、共通のターゲットを複数の計測箇所で使用できます。

◆ 『Topcon Raster Scan』：現場で計測データを即座に確認でき確実に取得

『Topcon Raster Scan』は、『ESN-100』を操作する専用のタブレット用フィールドソフトウェアです。計測結果がその場で確認できるためデータの取得の漏れがなく、作業の手戻りを軽減する確実なデータの取得を実現します。

スキャンデータを自動で結合

複数のスキャンデータを自動で結合します。後方交会法を採用しているので、誰でも簡単・高精度に点群データを結合できます。

リアルタイムにデータを確認

その場で計測結果を確認でき、次にどこをスキャンすればよいかを把握しながら作業を進めることができます。

進捗管理・出来形管理機能

以前のスキャンデータや設計データと比較して土量計算が行えます。前日と当日のスキャンデータを比較する進捗管理や、設計データと比較する出来形の確認を現場で行うことができます。

解析後のデータ出力まで可能

タブレットから、色付けされた点群データを直接出力できます。PCでの解析は不要で、すぐさま帳票作成するソフトウェア（他社製含む）での作業へ移行できます。

▼詳細は山下商事までお問い合わせください。
お問い合わせはこちら

YS NEWS 目次へ戻る

福井コンピュータ株式会社最新情報

測量CADシステム「TREND ONE/Mercury ONE」最新版リリース！

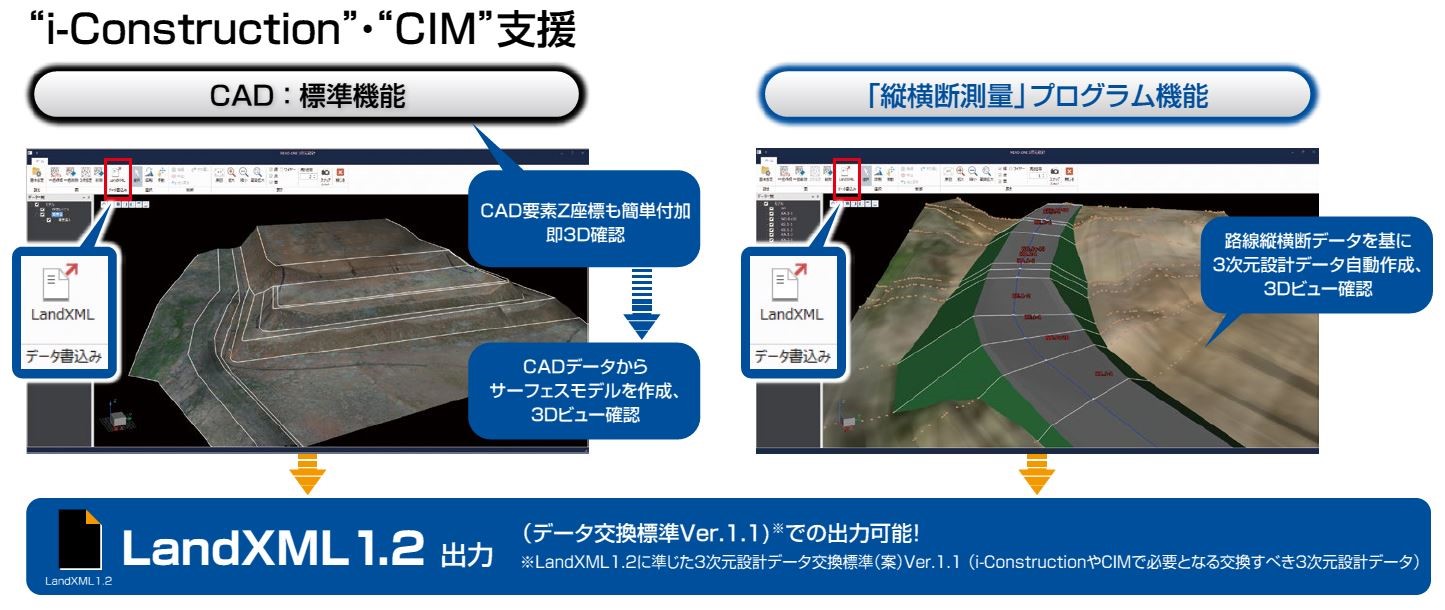

国⼟交通省が推進するi-ConstructionやBIM/CIMにおいて、測量段階での3次元計測を推進する動きが加速しております。
また、昨今多発している⾃然災害の現場復旧においても安全性や効率性が⾼い3次元測量が⼀般化してきており、測量から設計フェーズにおける3次元化のさらなる拡⼤が予想されます。
⼀⽅で、依然として従来⼿法による観測や計算作業といった業務も非常に多く、これらの効率化が⽣産性向上において⽋かせないものになっています。
今回リリースされる最新版では、同⽇新発売となる現場測量アプリ「FIELD-POCKET」との連携による測量成果作成の効率化と、SfMソフト「くみき」（スカイマティクス社製）との連携によるドローン測量業務の効率化で、従来⼿法の測量業務から3次元測量業務までの⽣産性向上を⽀援します。

✨ ✨ ✨　最新版リリース日：2024年7月16日(火)　✨ ✨ ✨

「TREND-ONE/Mercury-ONE Ver.8」概要

現場測量アプリ「FIELD-POCKET」との連携による測量成果作成時間を約30%削減
SfMソフト「くみき」との連携によるドローン測量業務の作業時間を約60%削減
全国のユーザーの要望を汲んだ各種機能強化および帳票様式の追加

現場測量アプリ「FIELD-POCKET」との連携

「FIELD-POCKET」で観測したデータを直接またはクラウド経由で取込み、座標やCAD データとして反映させることで、成果作成⼿間を⼤幅に低減。
外業と内業が同時に効率化でき、全体で約30%の作業時間短縮を実現します。

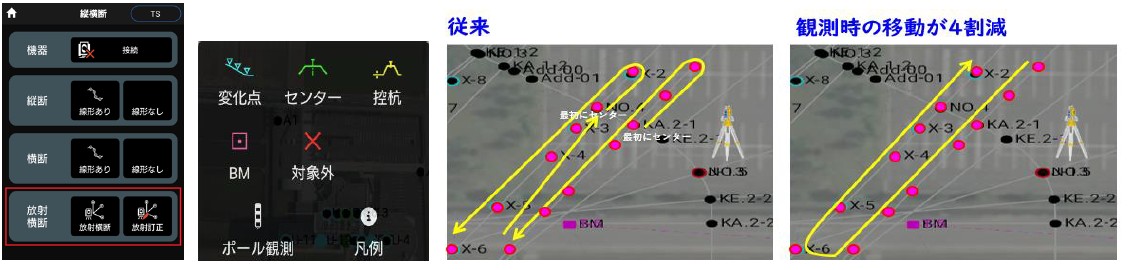

現況観測、対回観測データの取得
縦断観測、横断観測データの取得

▼詳細は山下商事までお問い合わせください。
お問い合わせはこちら

YS NEWS 目次へ戻る

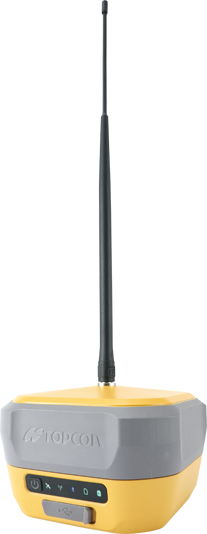

トプコン GNSS受信機「HiPer CR」

トプコンからアンテナ一体型のGNSS受信機『HiPer CR』が登場！
軽量コンパクトなボディーながらマルチGNSSに対応し、高い測位性能を搭載した期待の新商品です✨

特長

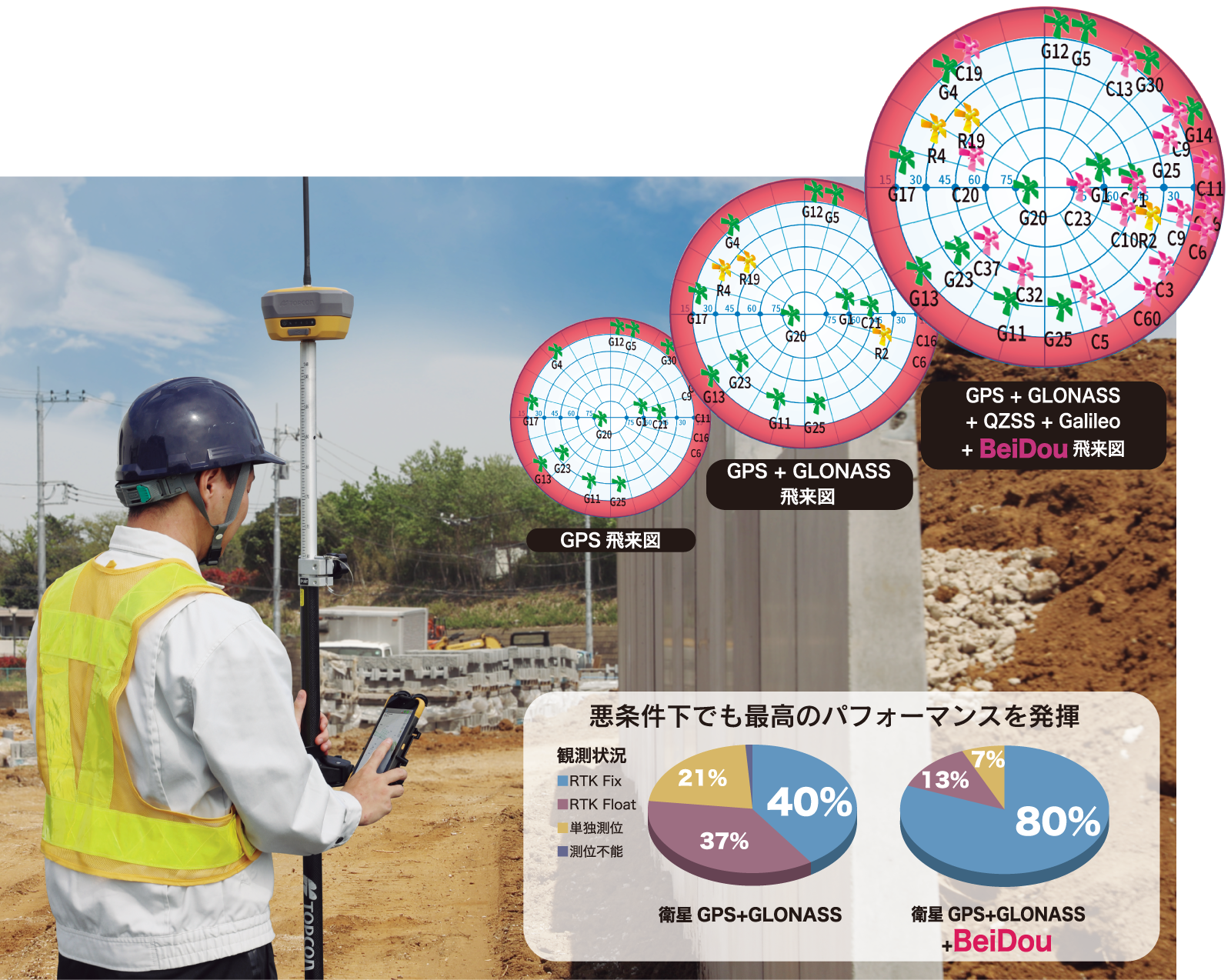

マルチGNSS対応による高い測位性能

業界最先端の技術を用いた高性能GNSSボードとマルチパスの影響を極限まで抑えることが可能な高性能アンテナの搭載により、米国のGPS、ロシアのGLONASS、日本の準天頂衛星みちびき（QZSS）に加え、中華人民共和国のBeiDou、EUのGalileo^*1など様々な衛星測位システムの信号が利用できます。
受信可能な衛星測位システムや衛星数が増加することにより、今までは観測に不利であった環境下であってもRTK^*2初期化時間の短縮や測位率の向上、精度の安定化などに効果を発揮します。

軽量コンパクトな一体型ボディーがもたらす高い機動力

マルチGNSS受信機でありながら、約440gという小型化を実現。
また、500mlペットボトルよりも小さなボディーに、アンテナ、受信機、メモリー、約10時間も連続使用可能なバッテリー、Bluetooth®無線など測量に必要なデバイスを全て搭載しています。
防水防塵保護等級IP67にも準拠し過酷な現場環境でも安心して作業できると共に、高い機動力を発揮することで測量作業の効率化に寄与します。

簡単シンプルなインターフェース

本体に備わるボタンは1つだけです。
このボタンで電源のオンオフ、スタティック観測^*3の開始終了を行うことができます。
また、衛星受信、バッテリー、メモリーなどの状態は、アイコン型の4つのLEDによって一目で確認が可能です。
加えて充電やデータ通信のポートには一般的なMicro USBを採用しています。

ハイブリッドサーベイシステムに対応

GNSSとトータルステーションを同時に使用して測量の作業効率を高める『ハイブリッドサーベイシステム』に対応しています。

Long Linkデータコミュニケーション

RTK観測に必要な通信を免許不要でランニングコストをかけずに行うことができる長距離Bluetooth®無線を搭載し、半径300mの範囲で手軽にRTK観測を行うことができます^*4。
また、固定局1局につき移動局3局までの同時接続が可能です。

*1 E1帯を受信可能です。
*2 Real Time Kinematicの略。リアルタイムに数ミリ～数センチ精度で位置座標を算出するGNSS測位手法。2台以上のGNSS受信機を使用し、固定局側に設置された1台のGNSS受信機から移動局側のGNSS受信機へ通信手段を利用して補正データを転送し、リアルタイムに移動局の位置座標を解析します。
*3 既知点と未知点にそれぞれGNSS受信機を比較的長い時間設置し、同一時間帯に同じ衛星からの信号を受信することで点間の基線を精度良く観測する方法です。
*4 通信可能な距離は、機器間の障害その他環境条件により変化する可能性があります。
