斜面のコンタをうまく描きたい。

ＴＲＥＮＤ－ＰＯＩＮＴ　編集作業編

〇手順
①「あらかた樹木の上部を削る」
②「格子フィルタで○○㎡あたり最低標高を出す」
③「三角メッシュを切る」
④「コンタ作成」

①「あらかた樹木の上部を削る」

○印の所が、樹木なのであらかた削る

クリッピングであらかた樹木を削除したい範囲のみを表示する。

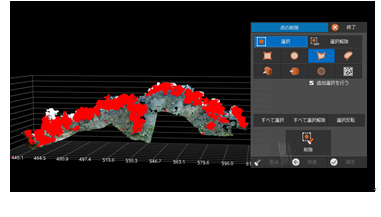

点の削除で大まかに削除します

②「格子フィルタで○○㎡あたり最低標高を出す」

今回は格子フィルタリングで50cmに最低標高１点でフィルタリングします。

③「三角メッシュを切る」

三角網の外周線自動生成をします。

④「コンタ作成」

等高線作成をします。
等高線の生成では三角網を選択して生成します。

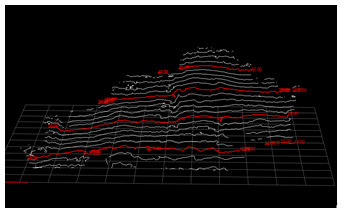

等高線が自動生成されます。
もし、うまくきれいに生成できない場合は三角網のピッチや格子フィルタリングのピッチの調整を行います。
